淬火钢硬切削CBN刀具方案



产品介绍


    华菱超硬为淬火钢领域提供硬车、硬铣、仿形加工、切槽、螺纹加工等CBN刀具,并且形成了从连续到断续,从粗加工—超精加工一整套的硬切削刀具方案供用户选择,在齿轮/齿轮轴,同步器,轴承,丝杠,模具等领域具备丰富的硬切削经验,以下是华菱超硬CBN刀具硬切削淬火钢的部分案例:

刀具牌号

适合加工方式

承受吃刀深度

承受切削状态

推荐加工硬度

BN-S20

粗加工、半精加工

0.5mm--10mm

断续-连续

HRC45-HRC68

BN-S200

精加工

≤1mm

连续精车

HRC45-HRC68

BN-H21

精加工

≤0.5mm

中断续-强断续

HRC58-HRC68

BN-H20

 精加工

≤1mm

中等断续

HRC45-HRC63

BN-H11

精加工

≤1mm

连续切削

HRC45-HRC63

BN-H10

精加工

≤0.5mm

连续—中断续

HRC45-HRC68

BN-H05

精加工

≤0.2mm

连续切削

HRC45-HRC68

BN-H05 C25

精加工

≤0.2mm

连续切削

HRC45-HRC68

BN-H10 C25

精加工

≤0.5mm

连续—中断续

HRC45-HRC68

BN-H21 C25

精加工

≤0.5mm

中断续-强断续

HRC58-HRC68

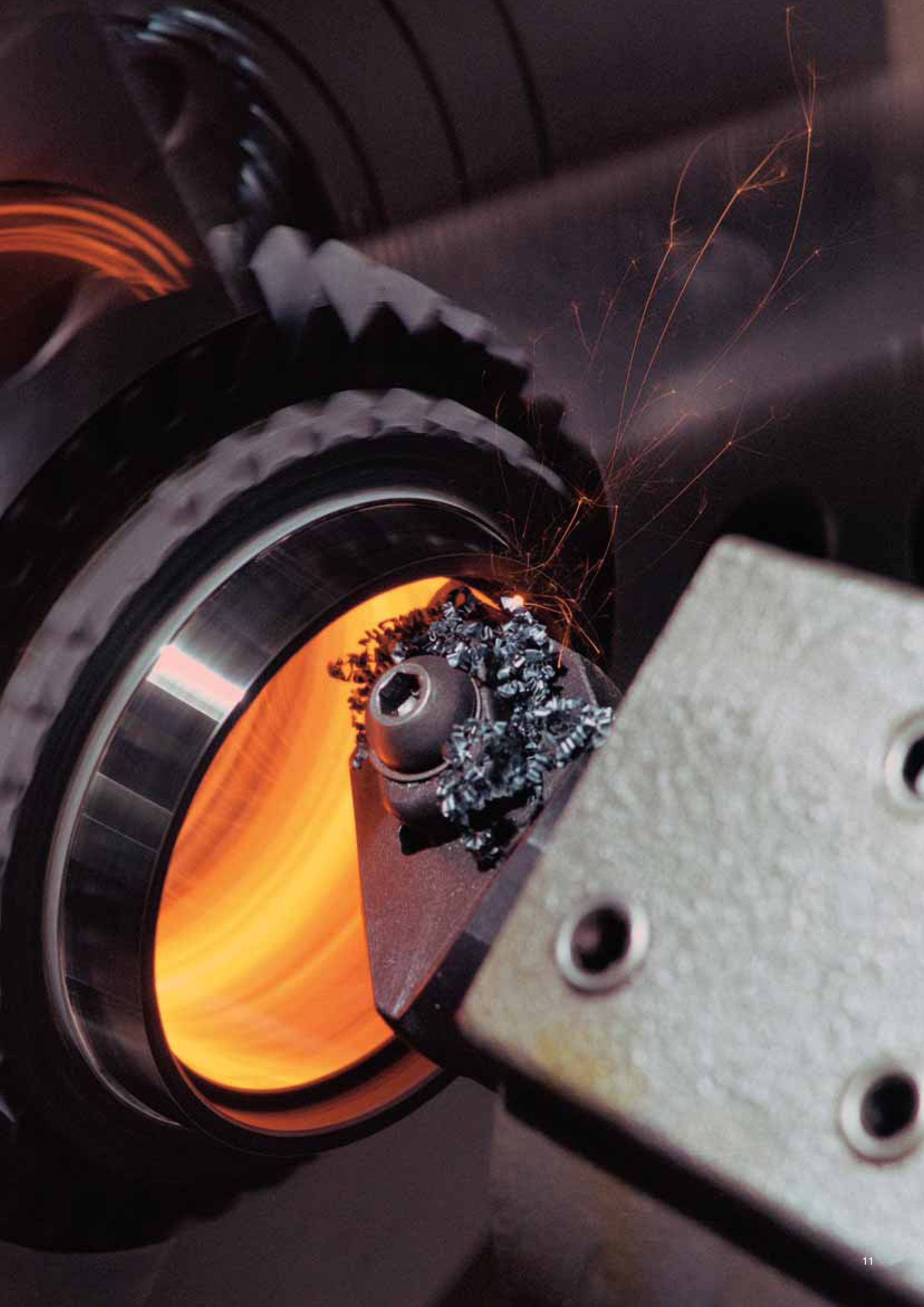

淬火钢加工用的刀具图样











  齿轮




    (1连续切削工况:推荐BN-H05和BN-H11材质,实现高速切削,相较于某品牌CBN刀片寿命提高45%,同时可提供涂层CBN刀片。


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H05 CNGA120408
切削参数:Vc=180m/min,Fr=0.1mm/r,ap=0.1mm
加工方式:干式切削

刀具材质

表面粗糙度

刀具寿命

华菱超硬BN-H05材质

≤Ra0.8

800件

某品牌CBN

Ra1.0

550件

    (2)中等断续切削工况:推荐BN-H10材质和BN-H20材质,硬车削时可承受键槽的冲击,同时以车代磨能否稳定进行,受硬车工序所用机床影响,选配刀具方案前须重点确认,特别是对于有断续加工的时候。


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H10 CCGW09T304
切削参数:Vc=135m/min,Fr=0.08mm/r,ap=0.25mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

效率

华菱超硬BN-H10材质

135m/min

1000件

提高22%

某欧系品牌CBN

110m/min

600件

----

    (3)强断续切削工况:推荐复合式CBN刀片BN-H21材质,硬车端面有群孔的齿轮性价比高,切削性能稳定,优势代替进口刀具;


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H21 WNGA080404
切削参数:Vc=117m/min,Fr=0.1mm/r,ap=0.15mm
加工方式:干式切削

刀具材质

刀具寿命

最终失效形式

华菱超硬BN-H21材质

600件

正常磨损

某欧系品牌CBN

100件

破损碎裂

    (4)重载切削工况:选择整体聚晶CBN刀片BN-S20牌号,硬车削时可承受齿面冲击,切削性能稳定,性价比高。


工件硬度:HRC60
刀片型号:BN-S20  SNMN120712
切削参数:Vc=90m/min,Fr=0.12mm/r,ap=2.5mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

最终失效形式

华菱超硬BN-S20材质

90m/min

0.5件/刃

正常磨损

某品牌陶瓷刀片

45m/min

0.3件/刃

破损碎裂



  风电轴承




    (1)热后硬车风电轴承内圈和外圈,采用整体聚晶CBN刀片,刀具寿命相对某品牌CBN刀具更稳定,性价比高,获得较高的表面质量。
    (2)风电轴承滚道加工,常用整体聚晶CBN刀片型号RCGX090700;RNMN090300,生产效率显著提高,表面光洁度可达到Ra0.4。


工件名称:风电轴承挡边
工件材质:42CrMo4(硬度HRC58-63)
刀片型号:BN-H200 RNMN090300
切削参数:Vc=190m/min,Fr=0.32mm/r,ap=0.6-0.7
加工方式:干式切削

刀具材质

刀具寿命

最终失效形式

华菱超硬BN-H200材质

1件/刃

正常磨损

某品牌CBN刀片

<1件/刃

崩损破裂




工件名称:风电轴承滚道
工件材质:42CrMo4(硬度HRC58-63)
刀片型号:BN-H200 RNMN090300
切削参数:Vc=260m/min,Fr=0.2mm/r,ap=0.1
加工方式:干式切削

刀具材质

表面粗糙度

最终失效形式

华菱超硬BN-H200材质

Ra0.4

正常磨损

某品牌CBN刀片

Ra0.4

崩损破裂



  同步器





    (1)切槽工序采用成型切槽刀生产节拍提高,效率提高。
    (2)切槽工序采用CBN标准刀片,切削性能稳定,性价比高。


工件材质:齿轮钢(硬度HRC58-63)
刀片材质:BN-H10
切削参数:Vc=170m/min,Fr=0.1mm/r
加工方式:干式切削

刀具材质

切削速度

刀具寿命

最终实效形式

华菱超硬BN-H10材质

170m/min

350件

正常磨损

某品牌陶瓷刀具

120m/min

70件

破损碎裂



  滚珠丝杠





    (1)硬车端头(轧制丝杠),常用刀片型号:BN-S20 CNMN120708/04,改善加工工艺,提高生产效率。


工件材质:GCr15(硬度HRC60-62)
刀片材质:BN-S20 CNGN120708
切削参数:ap=4.5mm,Fr=0.10mm/r,Vc=95m/min
加工方式:干式切削

刀具材质

切削速度

吃刀深度

最终实效形式

华菱超硬BN-S20材质

95m/min

4.5mm

正常磨损

某品牌陶瓷刀具

65m/min

0.5mm

破损碎裂

    (2)螺纹加工,常用整体聚晶CBN刀片SNMN090404等型号,生产效率高,刀具耐用度高,抗震性好不碎裂。


工件材质:GCr15(硬度HRC60-62)
刀片材质:BN-H10
切削参数:Fr=0.10mm/r,Vc=150m/min
加工方式:干式切削

刀具材质

表面粗糙度

最终实效形式

华菱超硬BN-H10材质

≤Ra0.8

正常磨损

某品牌CBN刀具

Ra1.2-1.6

破损碎裂



  模具





    (1)铣削:采用整体聚晶CBN刀片,相较于某品牌CBN刀具寿命更长,单件刀具费用更低。


工件材料:Cr12MoV(硬度HRC65
刀具型号:BN-S200  RNGN090300
切削参数:Vc=130m/min,Fr=0.12mm/r,ap=0.5mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

单件刀具费用

华菱超硬BN-S200材质

130m/min

120件/刃

0.3元

某品牌CBN

130m/min

115件/刃

0.5元

    (2)车削:采用复合式CBN刀片,相较于某品牌CBN刀片,刀具寿命提高4倍,并属于正常磨损。


工件材料:粉末高速钢(硬度HRC65
刀具型号:BN-H21  CNGA120408
切削参数:Vc=35-60m/min,Fr=0.1mm/r,ap=0.15mm
加工方式:湿式切削

刀具材质

刀具寿命(件/刀片)

最终失效形式

华菱超硬BN-H21材质

5

正常磨损

某品牌CBN

<1

破损碎裂
