<新品>HDK金刚石电镀铰刀

<新品>HDK金刚石电镀铰刀
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>

<新品>HDK金刚石电镀铰刀

【铰刀材质】:金刚石
【制作工艺】:电镀
【加工工序】:粗铰、精铰
【加工材质】:铸铁、球铁、淬火钢和45号钢等黑色金属
【加工领域】:通孔、盲孔、台阶孔
点击咨询

产品介绍



      针对金刚石铰刀,华菱超硬提供两种结构形式的铰刀,一种是以切削为主的PCD铰刀,另一种则是以磨削为主的,称之为金刚石铰刀, 具体区别如下:

两者区别 PCD铰刀 金刚石铰刀
产品图样  96d720576c9fc65addad04ee8ceb99fc.jpg 网站图片2.jpg
加工方式 切削 磨削
生产工艺 焊接 电镀
配套设备 加工中心 珩磨机

    本文重点介绍金刚石铰刀,如想了解PCD铰刀,请点击下方链接查看:https://www.hlcbn.org/products/pcddj/64.html


制作工艺


    圆点.jpg 电镀工艺


金刚石铰刀结构


    圆点.jpg 固定式:刀体刚性好,容易 修磨,加工孔的尺寸稳定,刀具寿命稍低。
    圆点.jpg 可调式:加工尺寸可调,寿命长。


金刚石铰刀优势


    圆点.jpg 镀层结合力,金刚石粘结牢度,金刚石颗粒分布均匀,外观质量高;
    圆点.jpg 金刚石铰刀前后导向外圆度达到0.005mm,圆柱度为0.005mm/100mm,前导向外圆粗糙度Ra0.63微米,后导向外圆粗糙度Ra0.16um,刀柄与前后导向部分的同轴度达到0.015mm;
    圆点.jpg 被铰孔工件圆柱度小于0.003,粗糙度可达Ra0.4-0.2,精度高,效率高,使用寿命长;
    圆点.jpg “量体裁衣”式服务,规范化流程,为客服创造的价值超越契约。

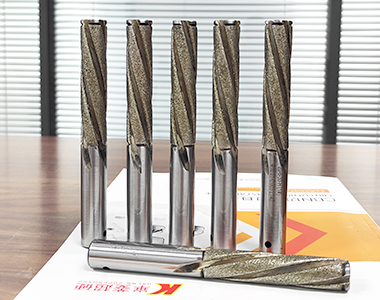

金刚石铰刀图片


金刚石铰刀5.jpg 金刚石铰刀4.jpg 金刚石铰刀10.jpg

金刚石铰刀3.jpg 金刚石铰刀9.jpg 金刚石铰刀2.jpg


金刚石铰刀应用孔型


    圆点.jpg 通孔、盲孔、台阶孔等。



金刚石铰刀的使用说明


    圆点.jpg 正确选用铰刀
    金刚石铰刀适合于铰削铸铁、球铁、淬火钢和45号钢等黑色金属。
    在铰刀结构选用上,有固定式金刚石铰刀和可调式金刚石铰刀两种。在使用时,为了延长铰刀寿命,可将上述两种结构的铰刀组合使用,粗铰、半精铰用可调式金刚石铰刀,精铰用固定式金刚石铰刀。
    圆点.jpg 选择合理的加工余量
    一般不应超过磨料本身颗粒尺寸的1/3--1/4,否则会因为积屑过多而把金刚石铰刀卡在工件孔中,会使刀具的寿命降低。
    粒度80/100-100/120的金刚石铰刀,加工余量控制在0.02mm-0.04mm。
    粒度170/200-230/270的金刚石铰刀,加工余量控制在0.015mm-0.005mm。
    细粒度325/400的金刚石铰刀,加工余量控制在0.005mm-0.01mm。
    圆点.jpg 铰刀在孔中往复次数不应过多
    一般情况下一次往复行程即可。目前不少操作者把这种金刚石铰刀作研磨棒来使用,因为过多增加往复次数,会使金刚石铰刀的寿命降低。
    圆点.jpg 选择合理的切削液
    铰削铸铁孔时,可用80%煤油和20%硫化油或机械油的混合油作切削液,或全部煤油也可。
    加工钢件时,可用70%煤油加30%硫化油。
    圆点.jpg 合理使用
    为了提高金刚石铰刀寿命,可将新铰刀用于粗铰,一般铰削5000~6000个孔后,把它改为精铰刀,以利用钝的磨粒对工件产生挤压和抛光作用,这样既降低表面粗糙度,又会使铰刀寿命增加1倍以上。
