硬钢加工刀具推荐

硬钢加工刀具推荐
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>

硬钢加工刀具推荐

【刀片类型】:机夹可转位
【加工硬度】:HRC45以上
【加工工序】粗加工,精加工
【加工工况】:连续,中等断续,强断续均可加工
【可否添加切削液】:可
点击咨询

产品介绍




刀具牌号




刀具牌号

适合加工材质

加工方式

典型应用行业

刀片图样

BN-S20

淬硬钢、耐热耐磨钢、高锰钢

粗加工,半精加工

高速钢轧辊; 丝杠; 电轴承;

整体式


BN-S200

淬硬钢,高温合金

精加工

风电轴承。

BN-H05

淬硬钢

精加工

齿轮,齿轮轴;轴承等。

复合式


BN-H10

淬硬钢,高强度合金

精加工

轴承;齿轮,齿轮轴; 高硬度零件。

BN-H21

淬硬钢

精加工

轴承; 齿轮、齿轮轴;模具等。

BN-H11

淬硬钢

半精加工,精加工

齿轮,齿轮轴;轴承等;淬硬模具等。

镶嵌式


BN-H20

淬硬钢,难切削材料

半精加工,精加工

淬硬钢齿轮;模具等。

BN-H05 C25

淬硬钢

精加工

齿轮、齿轮轴; 轴承等。

涂层CBN刀片


BN-H10 C25

淬硬钢

精加工

轴承; 齿轮,齿轮轴;高硬度零件

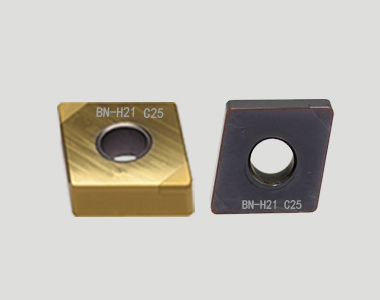

BN-H21 C25

淬硬钢

精加工

轴承;齿轮、齿轮轴;模具等。




切削参数




加工材质
推荐切削参数
CBN刀具牌号

切削速度

Vc(m/min)

吃刀深度

ap(mm)

进给量

Fr(mm/r)

硬钢(硬度≥HRC45)
50-150(粗加工)
1-10
0.1-0.5
BN-S20
90-250(精加工)
≤1
0.05-0.35
BN-S200,BN-H05,BN-H10,BN-H11,BN-H20,BN-H21




材质性能




刀具牌号

结合剂

CBN含量(%)

粒度 (μm)

硬度(HV)

BN-S20

TIN

76

4-6

2900-3100

BN-S200

TIN

60

2-4

2800-3000

BN-H11

TIN

70

2-4

2800-3000

BN-H20

TIC

80

2-4

3100-3300

BN-H05

TIN

45

≤1

2700-2800

BN-H10

TIN

50

≤1

2700-2800

BN-H21

AL,TINC

60

1-2

2600-2800

BN-K20

TIC

95

2-4

3400-3600

BNK30

Si,TIC

97

2-4

3400-3600




应用案例




    连续切削工况


工件名称:齿轮

工件材质:20CrMnTi(硬度HRC58-62)

刀片型号:BN-H05 CNGA120408

切削参数:Vc=180m/min,Fr=0.1mm/r,ap=0.1mm

加工方式:干式切削


刀具材质

表面粗糙度
刀具寿命
华菱超硬BN-H05材质
≤Ra0.8
800件
某品牌CBN
Ra1.0
550件




工件材质:齿轮钢(硬度HRC47-55)
刀片材质:BN-H10
切削参数:Vc=170m/min,Fr=0.1mm/r
加工方式:干式切削

刀具材质

切削速度

刀具寿命

最终实效形式

华菱超硬BN-H10材质

170m/min

350件

正常磨损

某品牌陶瓷刀具

120m/min

70件

破损碎裂

中等断续切削工况


工件名称:齿轮

工件材质:20CrMnTi(硬度HRC58-62)

刀片型号:BN-H10 CCGW09T304

切削参数:Vc=135m/min,Fr=0.08mm/r,ap=0.25mm

加工方式:干式切削

刀具材质
切削速度
刀具寿命
效率
华菱超硬BN-H10材质
135m/min
1000件
提高22%
某欧系品牌CBN
110m/min
600件
----




工件名称:风电轴承,中等断续切削

工件材质:42CrMo4(硬度HRC58-62)

刀片型号:BN-H10 RNGN090300

切削参数:Fr=0.25mm/r,ap=1mm(粗加工),ap=0.15(精加工)

加工方式:干式切削

刀具材质
切削速度
刀具寿命
效率
华菱超硬BN-H10材质
145m/min
3件/刃
提高20%
某品牌CBN
120m/min
2件/刃
----

    强断续切削工况


加工工况:强断续切削外圆

加工材质:高耐磨粉末高速钢,HRC65

刀片型号:BN-H21 CNGA120408

切削参数:Vc=35-60m/min,Fr=0.1mm/r,ap=0.15mm

加工方式:干式切削

刀具材质
刀具寿命
最终失效形式
华菱超硬BN-H21材质
≤5件
正常磨损
某日系品牌CBN
≤1件
破损碎裂

    重载切削


工件名称:滚珠丝杠GCr15

工件硬度:HRC60-62

刀片型号:BN-S20 CNGN120708

切削参数:Vc=95m/min,Fr=0.1mm/r,ap=4.5mm

加工方式:干式切削

刀具材质
切削速度
吃刀深度
最终失效形式
华菱超硬BN-S20材质
95m/min
4.5mm
正常磨损
某品牌陶瓷刀具
65m/min
0.5mm
破损碎裂




工件硬度:HRC60
刀片型号:BN-S20  SNMN120712
切削参数:Vc=90m/min,Fr=0.12mm/r,ap=2.5mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

最终失效形式

华菱超硬BN-S20材质

90m/min

0.5件/刃

正常磨损

某品牌陶瓷刀片

45m/min

0.3件/刃

破损碎裂

     铣削加工


工件材料:42CrMo(硬度HRC65)
刀具型号:BN-S200  RNMN090300
切削参数:Vc=130m/min,Fr=0.12mm/r,ap=0.5mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

单件刀具费用

华菱超硬BN-S200材质

130m/min

120件/刃

0.3元

某品牌CBN

130m/min

115件/刃

0.5元

    仿形加工


工件材质:GCr15(硬度HRC60-62)
刀片材质:BN-H10
切削参数:Fr=0.10mm/r,Vc=150m/min
加工方式:干式切削

刀具材质

表面粗糙度

最终实效形式

华菱超硬BN-S20材质

≤Ra0.8

正常磨损

某品牌陶瓷刀具

Ra1.2-1.6

破损碎裂




现场加工视频






企业简介


    华菱超硬,作为我国超硬刀具国产化的先驱,以国家超硬材料重点实验室和河南科技大学为技术依托,自备超硬刀具研发中心,专注于脆硬材料和难切削材料加工用立方氮化硼刀具和高品级金刚石的研究方向,在以车代磨、超高硬度重载切削、高速加工,难加工材料切削等细分领域独具优势。同时,依据河南超硬材料研究所的先天资源,在汽车制造,能源装备,钢铁冶金,航空航天领域不断推陈出新CBN/PCD刀具和其他新材料工具,用户覆盖了中国大陆、中国台湾、德国、意大利、美国、韩国、日本等多个国家和地区





荣誉资质






购买服务





    备注:如有其它难加工材料,华菱超硬也可尝试为您解决,咨询电话:0371-86566583。
