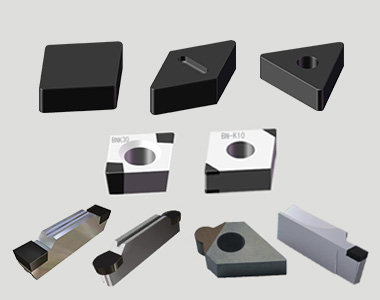

超精密PCBN刀片

超精密PCBN刀片
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>

超精密PCBN刀片

【加工工序】:精加工
【刀片类型】:机夹可转位
【加工硬度】:HRC45以上
【加工材质】:淬火钢材质
【可否涂层】:可
【可否断续切削】:可
【可否添加切削液】:可
点击咨询

产品介绍




华菱超精密CBN刀具牌号




刀具牌号

适合加工材质

加工方式

典型应用行业

BN-H05

淬硬钢

精加工

  •   齿轮,齿轮轴;
  •   轴承等。

BN-H10

淬硬钢,高强度合金

精加工

  •   轴承;
  •   齿轮,齿轮轴;
  •   高硬度零件。

BN-H21

淬硬钢

精加工

  •   轴承;
  •   齿轮、齿轮轴;
  •   模具等。

BN-K50

粉末冶金

精加工

  •   粉末冶金齿轮;
  •   气门座圈等。

BN-K10

灰铸铁,粉末冶金

精加工

  •   气门座圈;
  •   发动机缸孔;
  •   粉末冶金零件。

BN-H05 C25

淬硬钢

精加工

  •   齿轮、齿轮轴;
  •   轴承等。

BN-H10 C25

淬硬钢

精加工

  •   轴承;
  •   齿轮,齿轮轴;
  •   高硬度零件

BN-H21 C25

淬硬钢

精加工

  •   轴承;
  •   齿轮、齿轮轴;
  •   模具等。




华菱超精密CBN刀具切削参数




加工材料

加工工序

切削参数

推荐刀具牌号

切削速度
Vc(m/min)

吃刀深度
ap(mm)

进给量
Fr(mm/r)

高硬度铸铁
(硬度:HRC35-68)

精加工

60-200

≤1

0.05-0.35

BN-K10,BN-H10

硬钢
(硬度≥HRC45)

精加工

90-250

≤1

0.05-0.35

BN-H05,BN-H10,BN-H21

灰铸铁

精加工

600-2000

≤1

0.05-0.3

BN-K10




华菱超精密CBN刀具材质性能




刀具牌号

结合剂

CBN含量(%)

粒度(μm)

硬度(HV)

BN-H05

TIN

45

≤1

2700-2800

BN-H10

TIN

50

≤1

2700-2800

BN-H21

AL,TINC

60

1-2

2600-2800

BN-K10

Ti,Co

95

≤2

3300-3500

BN-K50

Co

85

≤2

3300-3500




华菱超精密CBN刀具可承受切削状态




CBN含量等级

刀具牌号

承受吃刀深度

推荐切削状态

高含量

BN-K50

≤0.5mm

连续切削

BN-K10

≤0.5mm

连续切削

低含量

BN-H05

≤0.2mm

连续切削

BN-H10

≤0.5mm

连续-中断续

BN-H21

≤0.5mm

中断续—强断续

BN-H05 C25

≤0.2mm

连续切削

BN-H10 C25

≤0.5mm

连续-中断续

BN-H21 C25

≤0.5mm

中断续—强断续




点击下方图片查看具体刀片型号





(点击图片,查看具体型号尺寸)
