硬钢精车刀片

硬钢精车刀片
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>
  • <?=$ecms_gr[title]?>

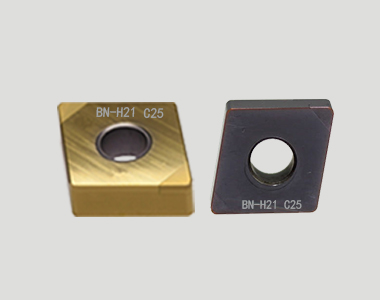

硬钢精车刀片

【刀具牌号】:BN-S200,BN-H200,BN-H05,BN-H10,BN-H11,BN-H21,BN-H20,BN-H10 C25,BN-H21 C25,BN-H05 C25
【刀片类型】:机夹可转位
【可加工硬度】:HRC45以上
【加工材料】:淬火钢,高速钢,高锰钢等硬钢材料
【加工工序】:精加工
【可否断续切削】:可
【可否加切削液】:可
点击咨询

产品介绍




性能优势




   圆点.jpg 高硬度;



   圆点.jpg 耐崩损性优异;



   圆点.jpg 精度高;



   圆点.jpg 可以车代磨和高速切削。




应用领域




   圆点.jpg 材质:淬火钢,高速钢,高锰钢等硬钢;



   圆点.jpg 行业:齿轮行业,轴承行业,机床行业,汽车行业,模具行业等;



   圆点.jpg 工件:齿轮/齿轮轴,轴承,同步器,滚珠丝杠,同步器,球笼,模具等。




刀片型号的表示规则




   圆点.jpg 刀片型号的表示规则:www.hlcbn.org/news/cpzs/29.html



   圆点.jpg 订货实例:BN-H21 CNGA120408S01020-2S (备注:-2S:2切削刃口)




切削参数




加工工件 推荐切削参数 CBN刀具牌号

切削速度

Vc(m/min)

吃刀深度

ap(mm)

进给量

Fr(mm/r)

硬钢 90-250(精加工) ≤1 0.05-0.35 BN-S200,BN-H200,BN-H05,BN-H10,BN-H21,BN-H10 C25,BN-H21 C25




应用案例




  齿轮




    (1连续切削工况:推荐BN-H05和BN-H11材质,实现高速切削,相较于某品牌CBN刀片寿命提高45%,同时可提供涂层CBN刀片。


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H05 CNGA120408
切削参数:Vc=180m/min,Fr=0.1mm/r,ap=0.1mm
加工方式:干式切削

刀具材质

表面粗糙度

刀具寿命

华菱超硬BN-H05材质

≤Ra0.8

800件

某品牌CBN

Ra1.0

550件

    (2)中等断续切削工况:推荐BN-H10材质和BN-H20材质,硬车削时可承受键槽的冲击,同时以车代磨能否稳定进行,受硬车工序所用机床影响,选配刀具方案前须重点确认,特别是对于有断续加工的时候。


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H10 CCGW09T304
切削参数:Vc=135m/min,Fr=0.08mm/r,ap=0.25mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

效率

华菱超硬BN-H10材质

135m/min

1000件

提高22%

某欧系品牌CBN

110m/min

600件

----

    (3)强断续切削工况:推荐复合式CBN刀片BN-H21材质,硬车端面有群孔的齿轮性价比高,切削性能稳定,优势代替进口刀具;


工件材质:20CrMnTi(硬度HRC58-62)
刀片型号:BN-H21 WNGA080404
切削参数:Vc=117m/min,Fr=0.1mm/r,ap=0.15mm
加工方式:干式切削

刀具材质

刀具寿命

最终失效形式

华菱超硬BN-H21材质

600件

正常磨损

某欧系品牌CBN

100件

破损碎裂



  风电轴承




    (1)热后硬车风电轴承内圈和外圈,采用整体聚晶CBN刀片,刀具寿命相对某品牌CBN刀具更稳定,性价比高,获得较高的表面质量。
    (2)风电轴承滚道加工,常用整体聚晶CBN刀片型号RCGX090700;RNMN090300,生产效率显著提高,表面光洁度可达到Ra0.4。


工件名称:风电轴承挡边
工件材质:42CrMo4(硬度HRC58-63)
刀片型号:BN-H200 RNMN090300
切削参数:Vc=190m/min,Fr=0.32mm/r,ap=0.6-0.7
加工方式:干式切削

刀具材质

刀具寿命

最终失效形式

华菱超硬BN-H200材质

1件/刃

正常磨损

某品牌CBN刀片

<1件/刃

崩损破裂




工件名称:风电轴承滚道
工件材质:42CrMo4(硬度HRC58-63)
刀片型号:BN-H200 RNMN090300
切削参数:Vc=260m/min,Fr=0.2mm/r,ap=0.1
加工方式:干式切削

刀具材质

表面粗糙度

最终失效形式

华菱超硬BN-H200材质

Ra0.4

正常磨损

某品牌CBN刀片

Ra0.4

崩损破裂



  同步器





    (1)切槽工序采用成型切槽刀生产节拍提高,效率提高。
    (2)切槽工序采用CBN标准刀片,切削性能稳定,性价比高。


工件材质:齿轮钢(硬度HRC58-63)
刀片材质:BN-H10
切削参数:Vc=170m/min,Fr=0.1mm/r
加工方式:干式切削

刀具材质

切削速度

刀具寿命

最终实效形式

华菱超硬BN-H10材质

170m/min

350件

正常磨损

某品牌陶瓷刀具

120m/min

70件

破损碎裂



  滚珠丝杠





    螺纹精车,常用整体聚晶CBN刀片SNMN090404等型号,生产效率高,刀具耐用度高,抗震性好不碎裂。


工件材质:GCr15(硬度HRC60-62)
刀片材质:BN-H10
切削参数:Fr=0.10mm/r,Vc=150m/min
加工方式:干式切削

刀具材质

表面粗糙度

最终实效形式

华菱超硬BN-H10材质

≤Ra0.8

正常磨损

某品牌CBN刀具

Ra1.2-1.6

破损碎裂



  模具





    (1)铣削:采用整体聚晶CBN刀片,相较于某品牌CBN刀具寿命更长,单件刀具费用更低。


工件材料:Cr12MoV(硬度HRC65
刀具型号:BN-S200  RNGN090300
切削参数:Vc=130m/min,Fr=0.12mm/r,ap=0.5mm
加工方式:干式切削

刀具材质

切削速度

刀具寿命

单件刀具费用

华菱超硬BN-S200材质

130m/min

120件/刃

0.3元

某品牌CBN

130m/min

115件/刃

0.5元

    (2)车削:采用复合式CBN刀片,相较于某品牌CBN刀片,刀具寿命提高4倍,并属于正常磨损。


工件材料:粉末高速钢(硬度HRC65
刀具型号:BN-H21  CNGA120408
切削参数:Vc=35-60m/min,Fr=0.1mm/r,ap=0.15mm
加工方式:湿式切削

刀具材质

刀具寿命(件/刀片)

最终失效形式

华菱超硬BN-H21材质

5

正常磨损

某品牌CBN

<1

破损碎裂




现场视频







企业简介


    华菱超硬,作为我国超硬刀具国产化的先驱,以国家超硬材料重点实验室和河南科技大学为技术依托,自备超硬刀具研发中心,专注于脆硬材料和难切削材料加工用立方氮化硼刀具和高品级金刚石的研究方向,在以车代磨、超高硬度重载切削、高速加工,难加工材料切削等细分领域独具优势。同时,依据河南超硬材料研究所的先天资源,在汽车制造,能源装备,钢铁冶金,航空航天领域不断推陈出新CBN/PCD刀具和其他新材料工具,用户覆盖了中国大陆、中国台湾、德国、意大利、美国、韩国、日本等多个国家和地区。



荣誉资质




购买服务





    备注:如有其它难加工材料,华菱超硬也可尝试为您解决,咨询电话:0371-86566583。
