球笼万向节精密加工：华菱CBN刀具在汽车制造中的关键之选

发布日期：2024-11-28 14:33:18

导读：

球笼加工：汽车传动系统的核心部件制造工艺

球笼万向节，也称为等速万向节，是汽车传动系统中的核心部件，它允许动力在不同方向间传递，同时保持车轮与地面的等速接触。球笼的加工质量直接影响到汽车的行驶性能和安全性。

球笼万向节的构成

球笼万向节主要由以下几部分构成：

1. 球形壳（钟形壳或外轮）：通常由55#钢制成，热处理后硬度在HRC52-58。

2. 星形轮（星形套或内轮）：常用20CrMoTi材质，热处理后硬度在HRC58-62。

3. 传力钢球：一般使用GCr15材质。

4. 保持架：维持钢球的位置，保证动力传递的精确性。

球笼加工的挑战

球笼万向节的加工面临以下挑战：

1. 高精度要求：球笼的尺寸公差和配合间隙需严格控制，以保证动力传递的平稳性和减少磨损。

2. 高硬度材料加工：热处理后的高硬度材料给加工带来难度，需要高耐磨性的刀具。

3. 断续切削：部分加工过程中存在断续切削，对刀具的抗冲击能力要求高。

球笼加工的刀具选择

为应对上述挑战，郑州华菱超硬材料有限公司提供的CBN刀具成为球笼加工的理想选择：

1. 长寿命：CBN刀具的高硬度和耐磨性显著延长了刀具寿命，减少了换刀频率。

2. 高精度加工：CBN刀具的精密设计确保了加工过程中的尺寸精度和表面光洁度。

3. 适合高速切削：CBN刀具的优异性能使其在高速切削条件下仍能保持稳定的切削性能。

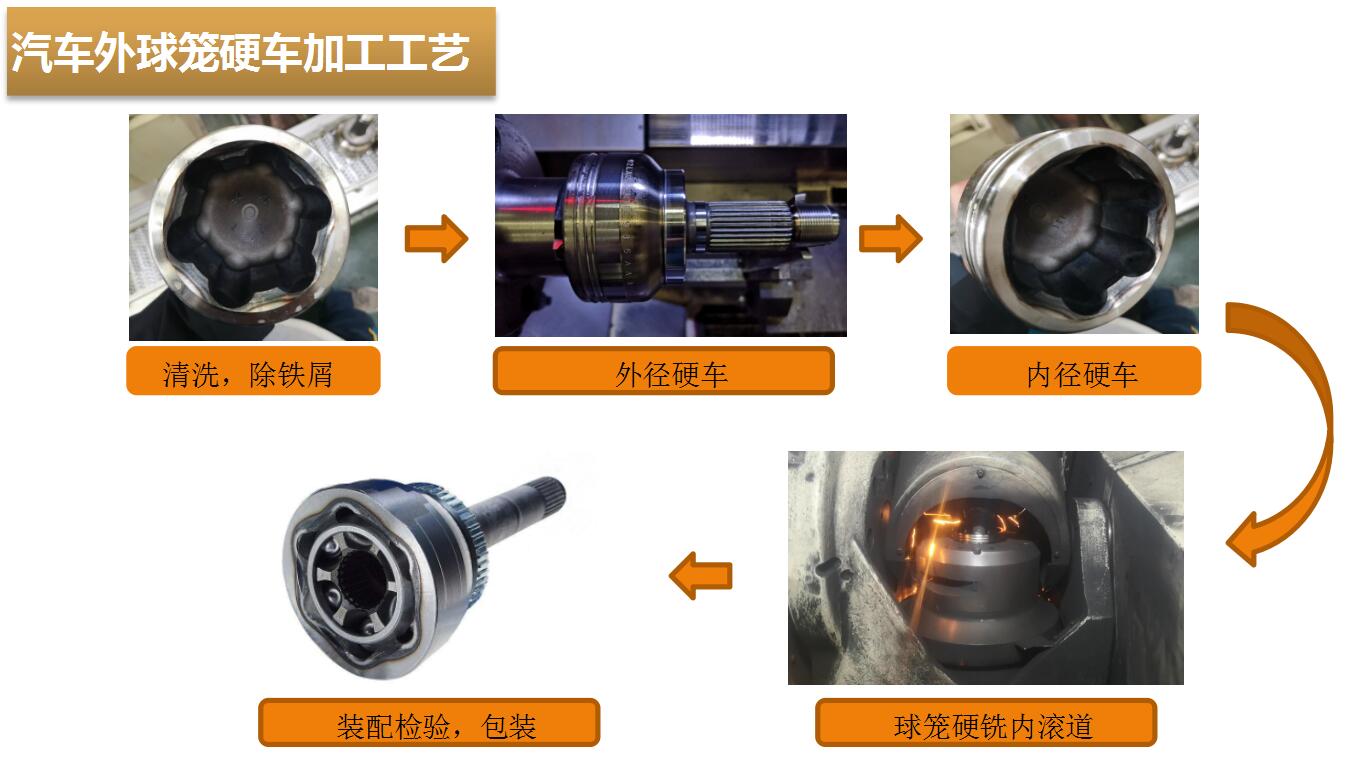

球笼加工的工艺流程

球笼万向节的加工通常包括以下步骤：

1. 车削：对球形壳、星形轮等部件进行车削，以达到所需的尺寸和形状。

2. 铣削：铣削球形壳和星形套上的球道（滚道）。

3. 磨削：对加工表面进行磨削，以达到更高的精度和表面质量。

华菱CBN球笼专用刀具成功案例

结论

球笼万向节的加工是汽车制造业中的一个重要环节，对刀具的选择和加工工艺有着严格的要求。华菱超硬的CBN刀具以其在高硬度材料加工中的卓越性能，为球笼万向节的精密加工提供了可靠的解决方案。通过采用华菱CBN刀具，制造商能够提升产品质量，降低生产成本，增强市场竞争力。
